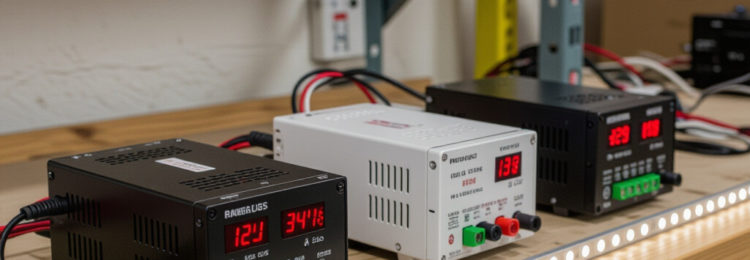

Правильный выбор источника питания определяет стабильность работы светодиодной ленты и срок её службы. Напряжение питания, ток нагрузки и длина линии требуют предварительного расчёта. Типовые напряжения, встречающиеся в светодиодных системах, — 12, 24 и 48 вольт. Каждый из этих вариантов имеет свои физические ограничения и области применения. Подробнее информацию о блоках питания можно найти на сайте «АЛЬБАСВЕТ».
Преимущества и недостатки каждого напряжения
- 12 В: наибольшее распространение для коротких отрезков до 5 метров. Ток на один метр ленты выше, чем при 24 В при той же мощности. Недостаток — заметное падение напряжения на проводах уже на 3–4 метрах. Требуется медный провод сечением не менее 0,75 мм² для минимизации потерь.
- 24 В: при той же мощности ток в цепи вдвое меньше, чем у 12-вольтовой системы. Падение напряжения проявляется слабее, что позволяет использовать ленту длиной до 10 метров без заметного снижения яркости. Подходит для большинства интерьерных задач.
- 48 В: ток снижается ещё в два раза относительно 24 В. Это даёт возможность питать линии длиной 15–20 метров без установки дополнительных усилителей. Используется для мощных светодиодных систем с высокой плотностью светодиодов (например, до 28 Вт/м). Требует специальных лент, рассчитанных на такое напряжение.
Типичные области применения
На практике выбор напряжения связан с длиной линии и требуемой яркостью. Для подсветки стеллажей, кухонного фартука или рабочего стола с длиной отрезка до 3 метров достаточно стандартного решения на 12 В. Если планируется засветка потолочной ниши по периметру помещения, где длина одной линии превышает 5 метров, оптимально остановиться на 24 В. Для наружной архитектурной подсветки или лент с высокой мощностью (свыше 15 Вт/м) предпочтителен вариант на 48 В.
Критерии выбора блока питания
Расчет необходимой мощности с запасом
- Определить суммарную потребляемую мощность светодиодной ленты: умножить мощность на метр (указывается производителем) на общую длину.
- Полученное значение умножить на коэффициент запаса 1,2–1,3. Это компенсирует броски тока при включении и нагрев блока питания при длительной работе.
- Выбрать ближайшее значение из стандартной линейки блоков: 60, 100, 150, 200, 300 Вт.
Например, для ленты длиной 8 метров с мощностью 14,4 Вт/м общая мощность составит 115,2 Вт. С запасом 25% требуемая мощность блока питания — около 144 Вт, ближайшее стандартное значение — 150 Вт.
Учет падения напряжения при проектировании линии
Падение напряжения — снижение напряжения на проводах из-за их сопротивления. Чем длиннее линия и выше ток, тем больше потери. Для медного провода сечением 1,5 мм² при токе 6 А на длине 10 метров падение напряжения составит примерно 0,7 В. Если лента работает на 12 В, это может снизить яркость последних сегментов более чем на 5%. Компенсировать эффект можно тремя способами:
- увеличить сечение питающего провода (например, до 2,5 мм²);
- перейти на более высокое напряжение (24 В вместо 12 В);
- установить дополнительный блок питания в середине или конце линии.
Расчёт падения напряжения выполняют по формуле: ΔU = 2 × I × R × L, где I — ток (А), R — сопротивление 1 метра провода (Ом/м), L — длина линии (м).
Особенности подключения и защиты
Параллельное и последовательное соединение блоков
Последовательное включение блоков питания не применяется, так как это удваивает напряжение, что может вывести из строя светодиодную ленту, рассчитанную на 12, 24 или 48 В. Параллельное соединение допускается, но при условии использования одинаковых моделей и при наличии диодного развязывающего элемента на выходе каждого блока. Без развязки разница в выходном напряжении даже на 0,5 В может вызвать перегрузку одного из блоков. На практике проще использовать один мощный блок питания или несколько независимых цепей с отдельной защитой.
Схемы защиты от короткого замыкания и перегрузки
Современные блоки питания оснащаются электронной защитой от короткого замыкания (SCP), перегрузки (OLP) и перегрева (OTP). При превышении тока выше номинального на 20–30% блок автоматически отключается. После устранения причины неисправности питание восстанавливается, если предусмотрен автовозврат, либо требуется ручное переключение. В дешёвых моделях защита реализована через плавкий предохранитель — после срабатывания его необходимо заменять.
Для систем с длинными линиями на 48 В дополнительно рекомендуется устанавливать автомат защиты со стороны входа переменного тока с номиналом, соответствующим максимальной потребляемой мощности блока. Это предотвращает выход из строя компонентов при скачках сетевого напряжения.
Практические рекомендации по монтажу
Выбор сечения и типа проводов
| Мощность нагрузки (Вт) | Длина линии до 5 м | Длина линии 5–10 м | Длина линии 10–15 м |
|---|---|---|---|
| до 60 | 0,75 мм² | 1,5 мм² | 2,5 мм² |
| 60–120 | 1,5 мм² | 2,5 мм² | 4,0 мм² |
| 120–200 | 2,5 мм² | 4,0 мм² | 6,0 мм² |
Для соединения блоков и лент используется медный многожильный провод в двойной изоляции. В помещениях с нормальной влажностью применяют обычный кабель (например, ШВВП). Для ванных и кухонь, где возможен контакт с паром или брызгами, нужен провод в силиконовой изоляции и блок питания с классом защиты IP65 или IP67.
Размещение блоков и обеспечение охлаждения
Блоки питания, особенно мощностью более 100 Вт, выделяют тепло. Эффективность преобразования составляет 75–87% в зависимости от модели. То есть при нагрузке 150 Вт и КПД 80% мощность тепловых потерь достигает 30 Вт. Поэтому корпус блока не должен располагаться в замкнутом пространстве без вентиляции (гипсокартонный фальшпотолок, герметичный шкаф). Минимальный воздушный зазор вокруг блока — 10 см. Если планируется монтаж внутри мебели, стоит выбирать блоки с алюминиевым корпусом и вентиляционными решётками. Для уличной установки блоки размещают в герметичном кожухе под навесом, исключающем прямое попадание воды и снега.
